ezFormula User Guide

이용안내                                                     User's Guide

1. 기본기능과 등록된 수식의 조회 및 이용(모든 이용자)
2.
등록된 수식을 [내폴더]에 등록 및 제외(회원)
3.
수식 계산기의 작성 및 등록(회원)
4.
작성된 수식의 변경 및 공개영역으로 등록(회원)

1. Basic functions and how to search and read posted formulae(All user)
2.
Adding a post page to [My Folder] and unlisting(Logged-in members only)
3.
Creating and registering a formula calculator(Register only)
4.
Modifying the formula calculator and registering for opening to public(Register only)


1.
기본기능과 등록된 수식의 조회 및 이용(모든 이용자)


1.
Basic functions and how to search and read posted formulae(All user)

- 기본기능으로 단순계산기와 단위변환기를 이용할 수 있다([그림1] 참조).


- For units conversion and simple calculation, you can directly use the calculators on our web page.   (See [Figure 1])

- [그림1]은 단순계산기와 단위변환기를 이용한 예로, 윗줄은 단순계산기,
  아랫줄은 단위변환기이다.
- 단순계산기에서는 사용자 변수를 사용할 수 없으나
fac(), log(), ln(), sin(), cos(),
   tan(), arcsin(), arccos(), arctan()
함수는 사용이 가능하다.
삼각함수를 사용하였을 경우에는 각도선택에서 Degree, Radian, Gradient
  하나를 선택하여야 한다.
- 단순계산기는
"="를 누르면 계산하고, 단위변환기는 단위선택 탭이 변경되거나

"="   버튼을 누르면 계산한다.

- [Figure 1] is an example of Quick Calculation and units conversion by using the calculators.
- User-defined variable cannot be used in the Quick Calculator but functions such as  fac(),
log(), ln(),
  sin(), cos(), tan(), arcsin(), arccos()
and arctan() are available. In case of using the trigonometric   functions, choose either Degrees, Radians or Gradients.
- Quick Calculator returns the result when you press "=" button and
Unit Converter returns the result
  when you press
= button or make a selection in the unit pull-down tab.





[그림1] 단순계산기와 단위변환기 계산예
[Figure 1] Example of simple calculation and units conversion


- 등록된 수식은 다음의 그림과 같이 대분류 및 중분류를 선택하면 보여진다.



- Posted formulae are listed when Category1 and/or Category2 are clicked. (Any category name in   Category1 and Category2 is always shown both in English and  in Korean in a same color.)



[그림2] 대분류 및 중분류 선택
[Figure 2] Selection CATEGORY1 AND 2

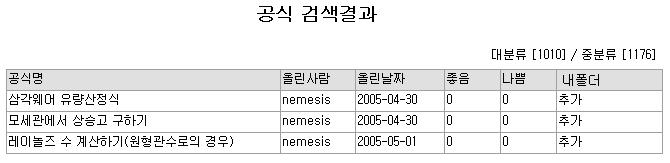

[그림3] 대/중분류 선택후 공식을 검색한 결과
[Figure 3] Search list of available formulae in the selected category


- 검색된 결과에서 공식명을 누르면 해당 계산기가 열린다.

- To move to a detailed post, click a subject (formula name) on the search list.

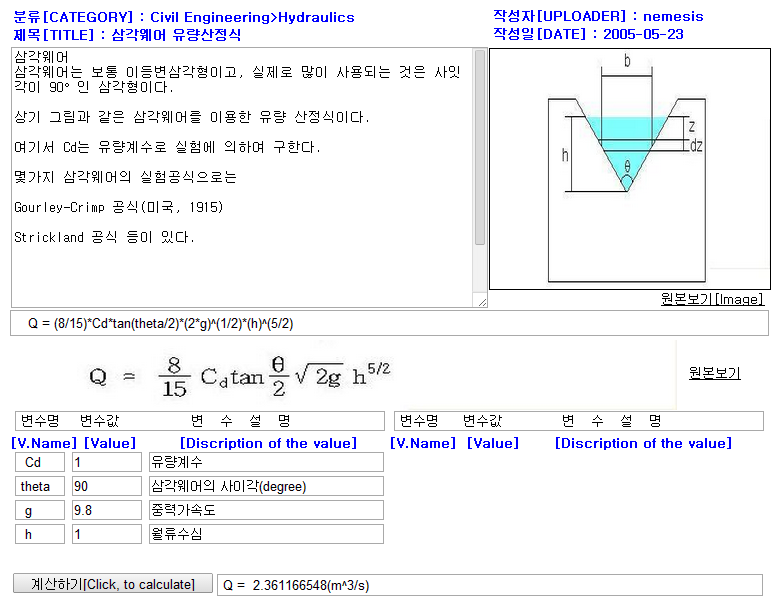

[그림4]  공식 검색결과에서 "삼각웨어 유량산정식"을 선택한 예
[Figure 4] Example: A detailed post shown when "Discharge Formula for Triangula Weirs" selected

- 여기서 변수값을 사용자가 원하는 대로 변경하고 "계산하기"를 누르면
  계산결과를 볼 수 있다.
- 수식을 표현한 그림이나 설명에 필요한 그림의
"원본"을 누르면 작성자가 올린
  그림을 새창에서 원래의 크기로 볼 수 있다.
- 하단에 있는 게시판에 수식계산기에 대한 평가를 기록할 수 있다(회원).

- On this page, users can input arbitrary values for the variables and get results by pressing the
  “Click, to c
alculate! button.
- When “Image” for diagrams in formula posts is clicked, the original full-size image will open in
   a new  window.
- Logged-in users can add a comment by using the box at the bottom of the post page.


2. 등록된 수식을 [내폴더]에 등록 및 제외(회원)

2. Adding a post page to [My Folder] and unlisting(logged-in members only)


- [그림3]과 같이 조회된 공식 검색결과에서 내폴더항의
"추가"를 누르면 [내폴더]
  에 등록된다.
- 다른 회원이 작성하여 등록한 공식계산기를 [내폴더]에 등록할 수 있으며, 등록된
  결과는 메뉴에서 [내폴더]를 누르면 확인할 수 있다.


-
In a search list as [Figure 3] above, users can add any post page to their own lists by clicking the

Add in the “My Folder” column. To see the list, click “My Folder” from the menu.

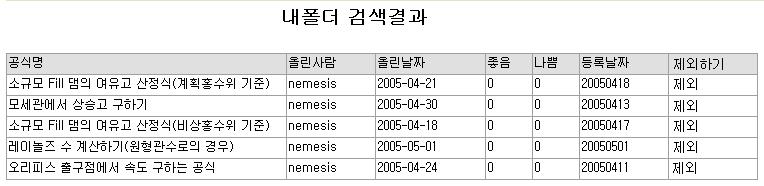

[그림5] 내폴더 검색결과
[Figure 5] User-defined list in "My Folder"

- 여기에서 원하는 공식명을 누르면 [그림4]에서와 같이 해당 계산기가 열리고
  계산이 가능하다.
- [내폴더]에서 제외할 때는 제외를 누르면 제외된다.

- Users can access the post page by clicking the formula name on list. Clicking the “Unlist” at the end
  of a line will remove the selected formula from the list.




3. 수식 계산기의 작성 및 등록(회원)

3. Creating and registering a formula calculator(logged-in member only)


- 메뉴에서 [수식작성]을 눌러 사용자가 직접 임의의 계산기를 작성할 수 있다.
  다음과 같이 수식작성 화면이 나타난다.


-
Users can make his own calculator by using the [Write a Formula] button from the menu.
  Clicking the button, the following figure will appear.



[그림6] 수식작성 화면
[Figure 6] Screen for creating a new formula calculator

- 수식작성의 특별한 순서는 없으나 "수식 그림 경로, 설명 그림 경로, 설명 파일
  경로"는 마지막에 선택하는 것이 유리하며 기록하여야 할 내용과 각 버튼의
  기능은 다음과 같다.

  1) 수식분류선택 - 대분류 및 중분류를 선택한다.
  2) 수식명 -  작성할 수식의 명칭을 기록한다.
  3)
수식의 기록.
      반드시 "y =" 으로 시작할 필요는 없고 자유로이 변경가능하나 "="는 반드시
      있어야 한다.
      예약함수로는 "sin, cos, tan,
arcsin, arccos, arctan"의 삼각함수가 있고,
       "log, ln, fac" 함수가 등록되어 있어 선택하면 수식에 자동으로
      기록된다.
      사용자 변수를 기록할 수 있으나 예약함수는 사용할 수 없고, 숫자로 시작하는
      변수는 사용할 수 없다.

사용자 변수는 10개까지만 이용가능하다.
      수식 중 각도를 사용하는 "sin, cos, tan,
arcsin, arccos, arctan" 함수를 사용하
      였을 경우에는 "각도"에서 "Deg, Rad, Gra" 중 하나를 반드시 선택하여야 한다.
  4) 수식의 기록이 완료되면 단위를 확인/수정하고
"변수찾기" 버튼을 누른다.
  5) "변수찾기" 버튼을 누르면 사용자가 기록한 수식에서 사용자 변수를 찾아서
      아래 변수명에 자동으로 표시한다.
  6) 변수명에 따른 초기값과 각 변수에 대한 설명을 기록한다.
  7)
"계산하기" 버튼을 누르면 사용자가 기록한 수식을 계산한 결과를 표시 한다.
  8)
수식그림(200kb이하), 설명그림(1Mb이하), 설명파일(3Mb이하) 등이
       있으면 경로를 선택한다.
        * 그림파일 확장자 : jpg, JPG, bmp, BMP
        * 설명파일 확장자 :
  9) 수식에 대한 설명을 기록하고, 참고문헌을 기록한다.
10)
"저장하기" 버튼을 눌러 작성된 수식을 등록한다.



- 등록된 수식은 [개인영역]에서 확인할 수 있으며, 처음 등록된 수식은 "비공개"
   상태로 등록된다.

- There is no specific sequence in preparing the formula calculator but users are recommended to set    the paths of figures for formula description at the last step for convenience. Contents to be filled and    functions of each button are as follows;

   1) Select Category1 and Category2.
   2) Formula name : Name the formula calculator you want to create.
   3)
Writing the formula (in an equation form)

The formula does not necessarily begin with “y=” and users can adopt any variable. However, the       equal sign(=) must be inserted.
      Clicking the “Select built-in function” button, users can use several built-in functions.       Trigonometric functions (sin, cos, tan, arcsin, arccos, arctan) logarithmic functions (log, ln)       and factorial (fac) are available.
      Users can define variables but built-in functions are unavailable for defining the variables.
      Name of a variable
must not begin with a number. Ten user-defined variables at maximum
      are allowed.

If any of trigonometric functions (sin, cos, tan, arcsin, arccos, arctan) are used in the formula,       users must select either one of unit of degree among “Deg”, “Rad” and “Gra”.
   4) Once the formula is written, check/reset the unit and click the
“Click, to find the variables in         Formula” button.
   5) Clicking the “Click, to find the variables in Formula” button will search in the written formula
        and list user-defined variables.
   6) Fill the initial/default value and description for each variable.
   7) Clicking the
Click, to calculate button will show the calculation result.
   8) Figures or diagrams for formula and description can be inserted by selecting the path.
       -
File size restriction: Formula images<200kb, Description images<1Mb,
         File attachment<3Mb

- Allowed image file types: jpg, JPG, bmp, BMP
       - Allowed attachment file types:
   9) Add the description and references for the formula.
 10) Click the
Save button for creating the formula calculator.

- Users can view the formula calculators they have created in the “My Page” menu. Created formula
  calculators remain “
private” at the outset.


4. 작성된 수식의 변경 및 공개영역으로 등록(회원)


4. Modifying the formula calculator and registering for opening to public
    (logged-in member only)



- 자신이 작성한 공식 계산기는 [개인영역]을 눌러 확인할 수 있고, 여기에서 자신이
  작성한 공식 계산기를 공개하거나 변경 혹은 삭제 할 수 있다.
- [수식작성]을 이용하여 계산기를 등록하고나면 [개인영역]에 자동으로 등록되며
  작성자만 볼 수 있는 상태인 "비공개" 상태로 등록된다.
- "공개"하였을 경우에는 다른 회원이나 비회원이 이용할 수 있는 상태가 되며,
   대분류, 중분류를 선택하거나, 검색 기능을 이용하여 검색이 가능하다.



-
In the “My Page” menu, users can modify or delete their own formula calculators or make them
  open to public.

-
After creating a formula calculator by the “Write a Formula” menu, the created formula calculator is   registered to the user’s “My Page” with its default status being “private” in which   the creator only
  can view it.

-
If a formula calculator is open to public, all users including non-registered ones can use it and make   search for it by selecting categories and/or keywords searching.



[그림7] 개인영역 조회 결과
[Figure 7] Example: Search list in "My Page"

- 공식명을 눌러 수식을 이용하거나 변경할 수 있다.

- Users can use or modify the formula calculators by clicking them.



[그림8] 개인영역에서 수식조회의 예
[Figure 8] View page by selecting a formula calculator from the list in "My Page"

- 작성자는 공식계산기를 직접 이용할 수도 있으며, 변경한 후 "변경하기" 버튼을
  이용하여 변경한 내용을 기록할 수도 있다.
- 수식 그림, 설명 그림, 설명 파일은 등록이 되어 있는 경우에도 볼 수 없고,
  재설정하거나 기록된 파일을 삭제할 수 있다.

- The creator can use his own formula calculator directly or modify it by using the “UPDATE” button.
- Figures and diagrams for formula and description cannot be viewed in this page
although they are
  already saved in previous updates. Users can re-define the paths or delete the files.
